校园安防、远程教育、校园广播、校园一卡通、校园车辆管理、校园wifi覆盖智慧教育解决方案
1 智慧教育需求分析
建设区域性教育资源与管理平台的建设：提升学校与区域之间的课件、试题等资源共享，提高区域教育管理信息化水平；
推进智慧教室与数字化校园的应用水平，实现师生之间的互动、录播、方便的课件访问等功能；提升教师信息化应用水平；
理论结合实际，建立科学、规范的基础设施标准体系，应用于区域和学校的教育网络覆盖、设备、教室等信息化硬件环境的建设。
通过云计算技术的引入，实现硬件资源弹性调配，最大限度提升资源利用率，降低硬件建设和维护成本。
2 智慧教育系统设计

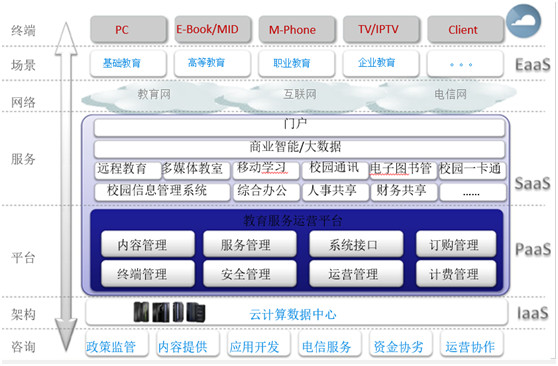

2.1 智慧教育总体架构
智慧教育系统包括网络建设、数据中心、运营平台、教育系统、课件内容、学习终端、咨询服务等。瑞光极远根据不同行业客户的需求，提供垂直行业解决方案，为基础教育、高等教育、企业教育、职业教育的客户提供定制化方案。
2.2 智慧教育子系统设计
2.2.1 校园、教委统一网络接入子系统
目前学校的信息化建设多数以数字化校园为主，以校园为基础连接社会网络，不仅给学校带来很多日常管理工作、费用高，在校际合作、教委统一管理、教育专网功能发挥方面都有一些限制。因此以区域为主的教育光纤专网建设将能发挥出更大的优势。通过网上优秀教育资源整合，充分弥补边缘学校教育资源的不足。
我们推荐的教育光纤专网通过2.5G的光纤将各个学校连接在一起，提供多个物理隔离的以太网通道。选用2.5G传输带宽是因为这个速率的传输距离一般可以做到无光放大器的情况下传输80KM，而改用5G甚至更高带宽光纤的话只能传输几公里，用其他更低速率的话难以传输多个物理隔离的千兆网。因此2.5G光纤是远程传输的最佳选择。
在教育局或信息中心放置中心端设备，统一提供各个学校到运营商、到上一级教育管理机构的接口。优势如下：1、做为大客户统一接入宽带运营商、充分引入竞争，使得学校师生有多种选择、获得更大收益；2、避免校园多业主重复建设的无序竞争；3、学校互联网有统一接口，可以方便教育行业大数据处理、舆情监控、上网行为管理等等；4、学校电话号码统一接入，统一形象，可以内部掌握扩充分机数量；5、足够大的对外带宽，可以接入更多的专网服务。
教育局或信息中心采用瑞光极远IDM MSAP-CP设备作为核心交换和汇聚设备，在办公楼层、学生宿舍以及教学楼可安装我公司的IDM NT421或IDM GTD442终端设备。
2.5G的光纤上可以传输2个线速千兆的以太网、和4个线速百兆的以太网、24个E1通道。一个千兆网主要用于运营商internet的接入，用于师生上网、IPTV、重要场所监控向社会上发布等等。另一个千兆网可用于视频会议、视频录播、视频监控上传等等。其他4个百兆网可用于校际其他内网传输、如财务网、考试专用网、教育专用网、管理专用网等等，E1接口可以用于电话接入、高保真音频传输、数字铃声播报，等等。
多个运营商的接入有多种手段，一种是使用多接口的路由器，按照网速、及价格等因素配置接口策略；另一种是根据师生的需求，只提供所期望的网络运营商的接入，直接将该通道引接到计算机。
各个学校连接Internet网的出口可以统一购买一个高端的防火墙，比起各个学校单独购买既需要大量经费，有需要专人维护。
2.2.1.1 信息中心汇聚接入
主要实现如下功能：
1) 提供本地电话内部交换，使得校园内和学校之间实现免费小号互拨；
2) 提供与联通/移动/电信等运营商电话交换网的中继接入，实现校园的外线呼叫功能；
3) 提供与联通/移动/电信等运营商以太网业务的接入，通过以太网防火墙实现内外网的隔离，保证信息安全；
4) 提供了电话中继接口，可接入到教委或者其他合作院校的电话网，实现所有单位的电话互连；
5) 提供了广电IPTV数据接口，可接入广电IPTV电视信号，给教学楼、办公楼提供电视业务；
6) 提供远程抄表数据处理功能，可对办公楼水电气抄表数据集中管理；
7) 提供视频监控和会议功能，远程网络视频信号在中心端的集中调用和监看，同时可进行视频会议；
8) 可安装调度服务器和扩音广播服务器等，在满足客户基本的综合业务光纤接入的基础上实现附加功能，支持校园的多媒体调度，以及扩音广播功能；
9) 中心端预留了智慧校园的二次开发接口，通过光纤接入到学校的电子围栏、停车场监控、园区一卡通以及园区广告宣传等多媒体信息的集中接入。
2.2.1.2 教学楼及办公室终端光纤接入
教学楼及办公室是安装终端接入设备的节点，直接提供用户宽带、电话、IPTV电视以及远程抄表数据接口，使用我公司的IDM NTD421终端设备。根据最终用户的需求可每个办公室安装1台NTD421终端以及每楼层安装若干台NTD421设备，以满足每个办公室和楼层的业务需求。
该终端提供如下功能：
1) 提供电话接口，可直接接入办公电话；
2) 提供网络接口，可直接接入用户的上网设备，比如电脑、路由器等；
3) 提供网络接口，可接入IPTV机顶盒，提供网络电视功能；
4) 提供网络接口，可接入网络摄像机，实现楼层和重要办公室视频监控信号上传到监控中心，同时也可接入办公室的视频会议摄像机，实现视频会议功能；
5) 提供远程抄表接口(RS485/RS422等)，接入办公楼各水电气仪表，实现抄表数据上传到监控中心。
2.2.1.3 光纤接入解决方案的重要特点
1) 全光纤传输接入
信息中心通信机房到学校、校园的业务通信都采用光纤传输技术，本方案采用PDH+PCM技术，实现高速光纤到户全覆盖。
2) 校园电话内部交换，独立运营
信息中心通信机房使用我公司的IDM MSAP-G3CP设备，直接实现校园电话的内部交换，可有校园虚拟运营商独立运营电话业务，提供给校园免费的内部电话。
同时通过该设备提供E1数字中继接口或者FXO模拟中继接口，可接入到运营商电话交换网以及教委和其他兄弟院校电话系统中，实现电话互联互通。
3) 实现内外网的隔离
中心机房核心设备IDM MSAP-G3CP设备采用TDM技术，所有以太网网络通道都提供物理隔离通道，实现内外网的隔离，保证信息安全。
2.2.2 校园安防监控子系统
支持客户端、IE浏览器和拼接屏显示等三种视频显示方式，支持单画面、多画面及全屏显示方式。每个画面可选择浏览任意一路视频源的实时图像；
系统具有图像自动轮巡功能，可以用自行设定的触发序列和时间间隔对监控图像进行轮流显示，在指定的窗口进行图像轮回显示参与轮巡的图像和先后顺序可以任意选择；
除了显示现场的视频信息外，能在视频画面上叠加相应的视频地点、时间、告警标示等信息。可以编辑某一路视频的标识字符，自动叠加时间信息，可灵活设置字符在图像上显示的位置；
摄像机的位置信息能与电子地图相关联，支持一机双屏功能，同时显示视频信息和电子地图信息；
系统应具有图像抓拍功能，可以把某个监控窗口中播放的视频抓拍下来保存为图片文件。图片文件的格式必须为JPEG、BMP或GIF等标准格式，方便使用Windows系统下的图像浏览工具进行浏览；
通过视频客户端实时浏览视频图像或回放历史图像时，可方便地进行图像的缩放显示，支持全屏显示一路图像。
系统各级监控中心能通过专业键盘以及视频客户端提供的软键盘控制所有云台、摄像机。可控制云台的旋转角度，摄像机的光圈大小、聚焦程度、加热开关、雨刷开关、变倍程度、照明开关等；
系统支持用户对摄像机的锁定和解锁定功能。如果用户在一定时间内需要独占对云台的控制权，可选择锁定该摄像机。摄像机被锁定后，其他用户无法抢占云台的控制权，只有进行锁定操作的用户或有解锁权限的管理员可以解除锁定；
能实现在多个监控中心同时控制一台摄像机时，级别高的监控中心优先控制；
当无法控制摄像机时，应提示当前控制者信息；
摄像机具有预定的轨迹转动功能，全面获取现场视频信息。可以设置启动摄像机巡航的时间、预置位、巡航轨迹等。摄像机能够根据不同时间段以不同预制轨迹进行巡航。
采用专业的IP SAN、CVR存储系统技术，支持iSCSI协议，提供千兆的IP接口，可选配1TB、4T等不同容量SATA磁盘，能够实现对系统内数字图像进行集中管理以及存储资源的动态分配；
支持电源故障时内置电池的缓存保护功能支持磁盘热插拔及在线更换故障磁盘，支持启动时磁盘顺序加电和磁盘电源短路保护；
SAN环境中最大主机连接数≥250，并配置所有连接许可，支持RAID 0、1、5、10等RAID级别。总容量具有10%需求容量的冗余备份空间，用于重要监控图像的长期存储。
支持图形化管理软件，在一个管理界面中可以管理多台存储设备以及自动邮件告警功能
系统支持为每路视频源配置历史图像的保存时间，当保存时间超过以后，过期的历史图像能被自动删除，不需要管理员干预；
系统能够对所有存储设备的当前存储资源状态进行实时监控；
系统支持为每路视频源设定存储计划，分时段进行录像。时段粒度不大于30分钟，且每天可设置多个录像时段。当某路视频源未按计划录像时，系统应能及时上报告警，通知管理员进行相应的故障定位分析；
系统应支持本地录像功能。在实时浏览图像和回放历史图像时，具有权限的用户启动本地录像功能，把图像临时存储在客户端本地存储介质中。客户端界面上应便于控制本地录像功能的启动、停止。视频客户端可选择播放本地录像；
系统具有数据备份的功能，能把一些重要的数据备份出来冗余保存。系统支持手动备份，具有相应权限的用户可通过视频客户端发起数据备份，把指定视频源的特定时间段的数据备份出来。系统也支持自动备份策略，可以定期把把指定视频源的特定时间段的数据备份出来。备份数据时，可添加备份数据的描述信息。用户能根据备份数据的描述信息模糊检索查询备份数据，进行点播回放。
存储应用管理单元通过网络获取系统中所有视频源的信息，存储到大容量的存储设备中。系统可以支持n台计算机组成的分布式集群存储结构。在这些计算机的通讯底层是我们的高性能通讯平台技术。在正常运作的情况下，每一台存储计算机负责存储整个系统中的某些录像信息。首先我们需要定义存储组，每一个存储组有n路图像组成。我们把一个存储组绑定到一台存储服务器。这样全系统的图像将通过不同的存储服务器进行存储。我们采用的模型是前端分布式录像和后端集中录像的综合方法。具体功能如下：
1）支持直接对中心客户端没有实时浏览的大路数远程图像进行直接录像和备份管理，同时支持管理各种集中存储设备，而不只是本机硬盘。
2）可以对存放在集中存储设备中的数据进行快速检索，并提供服务。
3）可以通过Web界面，支持在本地和客户端按镜头、按时间、按关联事件、按日志、按报警等多种方式来检索具体的监控录像和关联数据。
4）可以查看该录像的详细存储位置，显示相关状态信息，并且对该录像进行及时的回放。
5）可以浏览硬盘、SAN存储设备上的相应监控文件。
6）支持录像计划和补录。每一个录像组可以具有自己的录像计划，录像的执行底层是我们的计划和任务调度引擎。每次录像过程中，系统都会纪录录像的执行时间，系统的维护服务器，根据预定计划和实际的执行情况的差异性，我们可以计算出需要补录的时间段。补录系统将自动从合适的DVR下载缺少的录像信息。当录像计划改变时，早先的计划将被纪录下来，系统能够自动辨别补录参照改变之前还是改变之后的计划。
7）清盘策略和录像优先保留权。当系统发现存储的容量超过系统规定的最高警戒线，将开始启动清盘任务，这个工作是由维护服务器来管理的，维护服务器将定时检查磁盘的情况，进行磁盘的清理、自动导出等功能。
系统可以协助视频解码器建立与存储资源的连接，可以协助监控客户端与存储资源的连接，实现视频数据回放；
系统支持以视频源标识和起止时间组合来检索历史图像信息，检索结果以列表的形式显示。进行历史图像本地检索时，从发起检索到得到结果所花费的时间应小于1秒，没有明显的等待时间；
具有同时回放多路历史图像的功能。回放历史图像时，支持暂停播放和重新开始播放，支持图像的正常速度播放、快速播放和慢速播放。快速播放时，支持1倍速、2倍速、4倍速和8倍速播放。慢速播放时，支持1/2倍速、1/4倍速播放、1/8倍速播放。
实现对前端摄像头、编码器状态，传输线路，存储设备，后台解码、管理平台运行情况进行全程监控，能够对视频图像质量进行诊断；
管理平台能自动检测系统内设备（编码器、解码器、视频客户端、存储设备）的工作状态，设备离线时能快速上报告警。设备故障恢复重新上线时，设备能自动重新加入系统中正常工作，原有的配置不发生变化，恢复过程不需要人工参与；
管理员可通过集中的管理界面配置系统内编码器、解码器的参数，可进行软件的升级；
具有完整的安全审计和日志功能，能够记录设备运行情况、各种告警信息、用户登陆日志等。
管理服务器能够对IPSAN存储资源进行统一管理，为摄像头制定存储计划，可以协助视频管理客户端建立与IPSAN的iSCSI连接；
视频数据检索回放：在确认视频管理客户端的检索数据之后，把检索结果（指定时间段内是否有相应的数据）返回给视频管理客户端。客户端可以选择某一时段的数据进行回放；
视频管理平台应可以对用户权限进行分级、分组、分设备的管理，可以有效地控制、屏蔽非法用户的连接，保证数据的安全性；
平台应提供多级用户管理架构，每级用户具有不同的管理权限，根据所赋予的权限可以进行相应的系统访问和监控操作，以防止非法登录和越权操作；
用户的级别至少分为三级：超级管理员（拥有系统级配置权限，可进行用户管理和设备管理）、一般管理员和普通用户。用户的管理和操作权限至少分为用户管理权限、设备管理权限、实时浏览权限、轮巡配置权限、云台控制权限、历史图像检索回放权限、图像备份和下载权限等几种；
用户登录系统时，必须对用户进行认证和权限检查。通过网络传输用户登录帐号信息时，不能以明文传输；
多个用户可以同时浏览任意监控点的实时图像，级别较高的用户有优先控制权（如云台控制等）。
系统告警方式分为移动侦测告警、外部接入告警、视频源丢失告警三种：
1）移动侦测告警：在监控现场画面变化时，系统产生告警信息，并且自动执行画面切换、视频存储等告警联动功能。每路视频画面划分8个以上移动侦测区域，可以分别设置每个区域的敏感度和有效时间；
2）外部接入告警：监控现场的多媒体接入单元具有告警输入功能，通过安装在现场的告警探头，采集监控现场的烟雾告警、漏水、煤气告警、玻璃破碎、开门等信息。可以设置告警的有效时间，并且具有远程解除告警功能；
3）视频源丢失告警：在拔掉视频电缆或者没有获取到视频信号情况下，系统产生无视频源告警；
告警与视频联动：发生告警时，自动切换显示告警视频信息，自动存储告警视频，自动抓拍告警现场图片，并且在客户端以醒目的方式显示告警列表；
告警与控制联动：发生告警时，自动开启现场的灯光，自动启动现场的警号，以及启动其他现场的设备工作；
告警联动输出功能：发生告警时，监控中心具有声光告警、告警打印、告警短消息、语音告警、电子地图告警等多种输出告警方式；同时，告警信息也可以输出给其他的报警处理系统（告警派单系统等）；
可以按照摄像机名称、日期及时间、告警类型等条件，查询历史告警信息。设置视频与告警关联，查询告警时，系统自动查找告警时间段内存储的对应视频文件。
通过IE可以直观打开视频图像，也可以通过电子地图中的各辖区地图，直观的对全辖区各个摄像机和探测器的布置进行查看，并可以通过点击电子地图上的负责某个区域的摄像机图标可以查看该区域的监控图像。系统支持矢量地图，可以方便的进行地图缩放，可以和GIS无缝集成，便于将来进行管辖范围内的车辆或其它GPS终端设备的定位监控，后期升级并可以将车辆3G网无线视频接入，并通过地图定位车辆。
可以对摄像机云台控制（上下左右，自动），摄像头控制（光圈，变倍，聚焦），辅助开关控制（云台，雨刷）画面效果调节（亮度，对比度，色度，饱和度，音量）快球控制（预制位设置与调用、自动巡航）。
系统可实时监测设备的运行状态，当设备发生异常时能够发出报警，可以在电子地图上显示报警的部位和内容，并有声光提示。管理员可随时查看所有设备的运行情况和所有网内登陆用户的当前活动情况、报警和处置情况以及操作日志等信息，并可以生成统计图表。
系统具有对设备进行定时巡检和校对时钟的功能，巡检内容包括存储状态、网络连接状态、系统运行状态、连接客户端的数目以及设备厂商提供的运行状态参数，将取得的数据存贮在日志中，并能以曲线、图表等方式显示当前或历史的状态。
可以对普通录像、移动侦测录像、报警录像和抓拍图片等录像资料根据时间、通道、本地、远程等检索条件进行检索、下载和回放。并可以保存到监控中心的存储服务器上。回放过程中可以进行播放、暂停、停止、快进、快退、抓图、录象文件剪辑等操作。还可多路同时回放，方便查看录像资料。
预览组轮巡切换。预览组可以定制，可以设置1、3、9、16、24、32多画面预览组。可实现开机即自动打开通道开始轮巡。
对于网络中各项远程报警、视音频终端设备的维护，管理员不必到达设备现场，在远程就可监测设备运行状态，修改设备的各项参数，既提高了设备维护效率，又节省了人力与时间，也便于整个系统的管理，使整个监控系统的可靠性得到有力保障。
可以通过网络实时查看所有前端的报警主机的工作状态，并可以控制报警主机的布防、撤防、防区旁路和报警系统复位。
可以通过网络监控到所有任何地方的突发事件报警信息，如劫警、盗警和事件纠纷等，当某个地方发生报警警情时，报警信息自动上传到监控中心，与报警信号联动的现场图像同时传送到监控中心弹出显示并在监控中心自动录像备份，在电子地图上该网点的位置会闪动显示。同时监控中心产生声音或灯光告警。
监控中心可以与安装有对讲设备的事故现场进行双向的语音对讲，通过监控系统中心软件可以连线呼叫前端摄像机所在的区域进行语音对讲，对日常的工作内容实现相互的沟通、制导。
监控中心设置时间自动对时服务，当网点的硬盘录像机连接到主控服务器时，会将本机的时间改到和主控服务器一样的时间。确保监控录像资料时间参数的准确性，提高资料的可信度。
各级别用户只有在监控中心服务器授权下，才可以浏览权限许可的视频和音频信号，以及执行相应的远程云台控制等操作；控制终端机器通过MAC地址加密的形式在管理服务器内注册，限定控制终端功能。
各级领导可利用桌面PC办公系统通过IE浏览器对统计数据（操作员出勤情况、违规操作汇总、报警信息汇总等）、录像资料（非实时录像资料、违规操作录像资料、报警录像资料等）进行查询，并可直接连接实时图像，进行现场监督。
随着数字式监控系统规模的扩大，系统接入的设备会使管理任务越来越大，而系统的运行也可能会受到业务调整的景响，同时系统的各项运行参数也将会不断地优化之中。因此管理平台应具有全网络设备的管理能力，根据接入的硬件设备开放程度不同的情况，能实现至少满足用户日常维护所需的设置能力，并尽可能实现除硬性故障外其它各项的设备维护与管理能力。
这些管理能力将会具体体现在以下几个方面：
Ø 设备运行状态的监视
Ø 模拟矩阵的多级级联联网管理
Ø 硬盘录像机或视频编码器的运行参数在线修改
Ø 集中存储设备的运行参数修改
Ø 辅助故障诊断与报告
Ø 软件远程升级
硬盘录像机或视频编码器的可修改的运行参数包括：视频格式（CIF/D1）、传输码率调整、字符叠加修改、摄像机索引名修改、录像策略、外接告警源配置、云台或快球摄像机通讯格式设置等。
复杂的分布式网络视频系统需要实现多个子系统的互联，初次安装调试可能会需要进行几千甚至上万参数的配置，实际运行中也经常需要新增设备或进行参数调整，这些工作已无法通过简单的命令行语句来完成，依托开发人员来完成系统设置和维护将导致系统实施成本剧增并无法完成向业主的交接。
瑞光极远视频监控管理平台支持各类具备通信接口并提供通信协议的设备接入，所有的图像资源实行统一编号、统一配置、统一调度和统一管理。管理员可以对系统中的任何一种设备进行远程批量读取和配置，并可分别或分批调整设备的各类参数；系统设置的过程是在后台运行的，不影响用户当前的监控操作。
包括登陆、注销；添加、删除、修改用户等，用户信息包括登陆用户名、密码、权限、用户描述等信息，其中权限分系统管理员、操作员、普通用户三种，系统管理员具有最高权限，可以使用所有管理功能；操作员不能执行修改日志、添加用户以及考勤、绩效统计等功能，普通用户只能播放授权录像文件。操作员或系统管理员登陆系统，获取相应权限。（详细时间记录实现签到功能）
系统自动记录操作员日志信息（操作员登陆、退出、日常操作、报警信息、设备故障信息、操作类型、操作时间、操作人、操作是否成功等），并可自动上传到监控中心管理服务器数据库，作为工作人员绩效考核和是否违规操作的考核依据，以备日后领导检查；另外，操作员对监控子系统的操作亦可选择形成日志记录如浏览图象或操控远端监控主机等。用户可进行分类查看。
监控中心存储设备所存储的录像资料为发现违规记录或发生报警时所收到的现场相应时间段的录像剪辑和生成的相应记录，对该数据信息的管理工作应包括：记录信息生成，如文件名、生成时间、操作员标识、时间段、事件类型、录像存放路径等。记录由后台程序自动生成；录像资料维护，如定期备份存档、清理等工作；远程录像资料的接收，在非业务时间，根据自定义的提取策略，如时间段等，提取远程监控的录像信息；支持多用户检索录像资料，经授权的操作员或领导可以事后观看相应的录像剪辑，例如打开web浏览器，输入用户名、口令信息，得到统计资料页面，根据统计资料，调用相关录像，点击观看录像信息，得到有权录像事件列表，点击其中一个录像事件自动进入媒体播放器播放。
将辖区内的数字监控主机登记造册，形成完备的设备记录。登记内容包括：设备名称、生产厂家、所应用的网点名称、服务联系电话等。还可以进行修改、删除、追加、浏览、查询等操作。备发生故障，由操作员进行登记，标记设备为不可用；待故障排除后，操作员解除故障标记，可以进行修改、删除、追加、浏览、查询等操作。
网络客户端可实时监视多路实时图像信息并实现一机同屏同时监视；多个网络客户端可以同时监控任一前端图像。在电视墙上可以实时显示前端任意一个监控点的图像，可以轮巡切换显示。在网络条件支持下，位于不同地点的多个用户可同时在线观看系统内任意网点的实时视频资料。在个人监控终端上可以进行4到16分割的多画面显示, 每个画面都可以任意切换系统内的图像，并可将图像的多画面组合、轮巡切换方式以及摄像机预制位等监控模式以文件的方式进行保存，方便多次调用。
摄像机分组：支持按照监控区域、管理权限和实际使用情况（如行进路线）分组进行切换选择，设置简单。
轮巡：系统具备视频自动巡视功能，在可设定的间隔时间内对全网的监控点进行图像巡检，参与轮巡的对象可以任意设定，轮巡间隔时间可设置。可以用事先设定的触发序列和时间间隔对监控图像进行轮流显示；可以指定某些设备在某一时间内执行某种特定的动作。
摄像机信息设置：可以设置系统内所有摄像机的位置、IP、别名、所在区域、场所等信息。
字符叠加和图像屏蔽：可在图像的任意位置叠加中文名称、当前日期、时间、场地、摄像机编号等字符信息；可在图像的任意位置叠加图片和黑屏框以屏蔽需隐藏的图像区域。每个摄像机可以预设8个以上不同的地名，当摄像机转到相应的角度时，则系统自动显示相应的地名。系统可根据需要取用不同设备的字幕，字幕的内容、显示的位置等参数统一一致。
云台和快球控制：支持方向控制、自动扫描、预置位管理、光圈焦距管理、镜头缩放；云台速度可调；支持灯光、雨刷、电源开关控制；支持自定义辅助开关控制；支持摄像机锁定与解锁；方便进行云台／快球控制器的参数设定。具有全功能的云台镜头控制界面和通讯协议自定义功能，可配接多种解码器；可设定并控制高速快球的全方位无级变速、预置位控制、巡航控制等；
键盘、监视器操作管理：支持多厂家的矩阵键盘，支持键盘全网漫游，支持多个监视器组成大屏幕。操作员可以通过键盘完成绝大多数实时监视的操作。支持监视器权限设置和锁定。持监视器和键盘复杂的对应关系并在屏幕上显示。在监视器上可以按预设的摄像机浏览序列自动切换；可以为每个键盘用户设定总会话时间；可以设定键盘的型号、串口等物理参数。用户能够输入摄像机编号或者按多层摄像机列表的方式进行切换，也可以在电子地图上点击摄像机的图标进行切换；能够用鼠标点击软键盘进行操作，也可以连接硬键盘用摇杆操作；键盘的摇杆除了能做云台的方位操作外还应可以做镜头的变焦操作。
监控中心用户既能够用模拟矩阵键盘、也能够使用计算机监控终端进行操作；系统为每个操作键盘提供一个自动注销时间，在自动注销时间过后如键盘无任何操控动作，该键盘将自动放弃对设备的控制权；自动注销时间范围从1到255秒可调。如果有着高操作权限的操作员离开而忘记锁住控制键盘，在一定时间后系统将自动锁住键盘，以防止无授权的人员非法操作；自动锁定时间范围从1到99分钟可调。
系统能对所有的图像按照4CIF的格式进行24小时录像保存，保存时间为15天；也可以根据需要进行定时录像、报警启动录像、移动侦测录像，时段应可分别定义；每台摄像机每天可设定多个时段进行录像。对重要录像应具有上传和备份的功能；用户能够输入摄像机编号和时间进行查询，也能够在电子地图上点击监控点，再通过时间列表进行查询；可以将选定的一段图像资料另外保存为AVI或DivX等标准格式，也能够将选定的一幅图像按照JPEG和BMP的文件格式保存或打印成照片；录像回放时可自由拼接视频文件,在回放过程中可对视频流进行剪接播放。
摄像机具有自动巡航功能，能根据事先设定的时间和速度巡视各预定的监控部位。当有用户操作该摄像机时，应能暂时取消终止巡航状态，当用户放弃操作或操作键盘自动注销后该摄像机能够回到预设的巡航状态。
5) GIS联动操作
视频监控管理平台通过扩展可集成用于监控操作用的电子地图（GIS）系统，经过授权的用户应能够在电子地图上对每个摄像点进行再编辑，用户可以设置各自的地图登陆界面，当监控用户登录时，系统会弹出默认的所辖区域地图界面。
中心控制终端可接收前端采集终端上传来的设备异常报警信息（视音频信号丢失、硬盘错误、软件异常等），探头报警信息（报警探头报警、视频丢失报警等）并可根据预先设定自动调出报警点相关通道的视频画面，同时在服务器上分类存储报警信息，并及时在相关录像上添加文字说明，便于对文件的保存、查询。
报警接入：通过I/O报警输入或RS232串口，系统能接入各种标准的报警信号；支持多种型号报警盒和报警主机的连接。
远程报警及联动控制：检测多路报警信号，当发生报警时，自动启动各种对应的联动设备，将视频切换到相对应的摄像机，触发自动录像，通过网络向监控中心报警，客户端弹出报警信息提示。
报警联动工作表：在客户端为每个报警输入指定报警联动工作表。工作表可按周一至周日以及节假日的不同时间段分别指定联动哪些报警输出。
系统报警事件可细分为设备故障告警、传入式告警和网络联动型告警几种。
管理软件平台以一定的刷新速度与前端安装的设备进行通讯，并处理各种设备的请求指令。在这刷新周期内，如果设备未响应管理软件平台的指令时，可认为设备故障或网络故障，并以此为扩展，实现全网络受管理设备的故障告警显示与分析。最常见的有以下几种：
硬盘录像机、编码器非计划性掉线告警
单路视频丢失或异常告警
网络阻塞告警
存储设备工作异常告警
本告警类型指系统接入并已完成配置的各类开关量告警等，包括软件识别到的其它告警。
各类人工按钮式告警
探头传感器式告警
运动量侦测告警
系统软件平台可接受开放式数据库表单类的告警，如110报警处警中心报报警、车牌黑名单报警等。系统软件平台有相应的数据库查询与触发策略，可根据接口类别，系统软件平台做出处理指令。
告警事件产生后，系统以弹出式事件框的形式通知值班人员，并辅以声光提示。告警事件显示被视为级别最高，并可根据预先的定义，将各类告警分为一般、紧急、严重三个级别，严重级别会要求优先处理，任何一条未被处理的告警事件将会长期显示在最顶层，以提示当事者。
系统软件平台可将告警事件发往指定的值班台位处理，可以指定值班台位工作站的IP地址，也可指定处理的用户账户。告警事件可以发往一个值班台，也可发住多个值班台。直到事件被处理后，告警方会消失，处理人也可将处理结果以简短信息加入备注栏中，以便日后待查。
告警事件也可以作为查询录像的关键字对存储的录像进行调阅，减少人工对比录像的时间。
警务事件的预案是有必要的，在发生突发事件时，除了出动必要的警力外，系统软件平台还可以做出一连串的动作反应：
Ø 主操作台自动切换到地图模式，显示告警源位置
Ø 与告警源相关联点的图像自动弹出显示
Ø 启动录像
对于发生报警或其他警情时，能自动切换到相应监控点，在屏幕上显示出该点图像，并在电子地图上给出指示，计算机发出声音提示，记录相关报警信息。在进行摄像机切换和控制时能在电子地图上指示邻近监控点。
根据告警来源分为移动侦测和外系统接入。可分别设置移动侦测区域和有效时间；提供短信、告警箱、实时打印等等多种告警提示手段。告警时自动切换视频、保存视频、抓拍；设置视频与告警量关联，可通过以告警事件为索字关键字自动查找与告警事件相关联的录像资料。

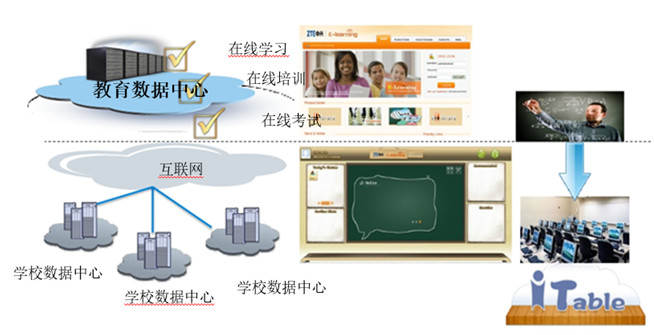

2.2.3 远程教育子系统
Ø 建立数据中心：实现在线的相关教学工作，如学习、培训、考试、认证等；
Ø 运用互联网技术：实现丌同地点、丌同时间、没有空间限制的教学；
Ø 多媒体技术：通过彔播、视频、电子白板等工具提升教学质量。
2.2.4 校园广播、背景音乐子系统
智慧校园给您带来的不仅仅是生活的便捷和舒适，随着背景音乐系统，悠然漫步。在面对突发事件时，也可发布紧急通知和广播。
背景音乐可以分区广播，也可以用户通过智能终端定制，设置按优先级划分的多机广播控制模式，如商场、教学楼、食堂、住宿楼都可以自己定制音乐。
所有广播终端均使用IP立体声广播广播终端。现有的广播系统也可以改造。
背景音乐、LCD屏改善校园内听觉、视觉享受。带来的不仅仅是学习生活的便捷和舒适，随着背景音乐系统，悠然漫步于校园，踏行再钢琴曲中。LCD避免了要去各单元、各公告牌上去贴通知、广告等，减少污染，增强了美感。
广播系统采用基于IP数据网络的纯数字化网络音频广播系统，系统支持各种模拟音源的数字化转换，同时作为数字化的音频广播系统，直接应用数字格式的音频资源。根据监狱广播区域的不同，将系统分为一个广播主控中心和多个广播分控中心。
总控中心作为广播主控中心，采用数码广播主机结合多媒体主控软件，实现对整个监狱的广播。总控中心可直接与两个岗哨的执勤武警广播和对话，处置警情。各分控中心作为广播分控中心，通过多媒体副控软件实现对各监区的单独广播。监控中心常态职责是周界监控，当某一防区出现联动示警，相临近的两个武警岗台上的广播（对讲）设备自动与总控中心建立对讲广播状态，影视墙显示广播接入状态。撤防后，自动复位。系统总平台详细记录警情事发及处置的全过程。
广播系统具备以下主要功能：
1) 消防联动紧急广播
消防紧急报警时，可以一一对应，或一对多组，自动进行紧急广播。
2) 点对点寻呼广播
分控工作站可用话筒通过声卡对广播终端进行单点、分组的寻呼讲话广播。
3) 寻呼对讲功能
对讲终端之间可以相互对讲。从而实现办公室对任意区域的广播讲话，值班室之间、指挥中心与值班室之间的呼叫对讲。
4) 支持单点播放
可以对任意单点、组群、分区或全部广播。系统可以在同一时间设定任意多个组播放制定的音频节目，或对任意指定的区域进行广播讲话。
2.2.5 校园一卡通子系统
一卡通系统以IC卡为信息载体，以IC卡读写机具为信息交换装置，以计算机和通信技术为手段，将校园内的各项设施连接成为一个有机的整体，在该一卡通系统中，学生、教职工、访客等凭一张代表个人身份的IC卡，即可实现校园内的身份识别、车辆出入管理、门禁管理、消费管理、保安巡更、考勤等“一卡通”功能。并提供校园学生、教职工的虚拟货币结合，实现电子钱包支付、联机刷卡支付等功能，给使用者一个更安全、便捷、舒适的工作生活环境。给管理者提供更便捷的管理手段，将校园内的各个子系统有机结合，形成一个完整的智能一卡通系统。
企业一卡通系统是架构在校园网上，利用计算机、网络设备、终端等设备，充分发挥网络优势，借助于IC卡片为载体，实现先进的信息化管理的系统。从IC卡数据角度出发，通过对IC卡应用流程的系统分析，将整个网络系统架构采用三级平台结构：数字厂区中心数据作为一级平台；前置服务系统作为二级平台；各应用系统为三级平台。
一级平台：校园的共享数据中心、统一身份认证和统一门户系统作为数据交换和共享的核心；
二级平台：前置服务作为应用接入二级平台承载了数据传输、负载均衡、接入审核、第三方子系统协调、隔离应用的直接对数据库的操作，大大提升系统性能。
三级平台：本项目的各种应用子系统和与卡相关联的其它应用子系统。
大型一卡通主体设计采用了三层架构，更好的处理性能、各系统职责分明，由各种功能模块化构架而成，在一卡通管理部分的某个功能模块升级或改动时，其它模块无需重新编译，只需少量的配置或设置就能完成。在各应用系统升级或改动时，平台以及相应的管理部分无需任何改动，只需根据系统代码、机器代码、IP地址等注册信息进行简单配置即可。完全达到了多种应用分步建设，独立运行，集中管理，数据全局共享。
系统结构设计上充分考虑了联网/脱网的两用性和兼容性。
系统的运行模式一般有实时通讯和非实时通讯方式之分。结合多年的工程实施经验，我公司认为一个稳定、安全的校园一卡通系统必须是两种运行模式紧密结合使用的系统，即不仅可以联网使用，也可以脱网使用。联网时，系统以联机通讯方式进行，各种数据自动进行交换。一但网络出现故障，支付识别介质的卡片及终端设备仍然可以脱网正常使用。

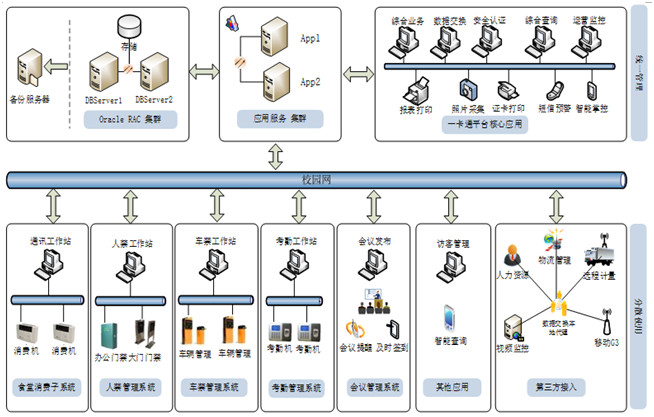

系统总体结构图如下：
2.2.6 校园安保对讲子系统
2.2.7 校园车辆管理子系统

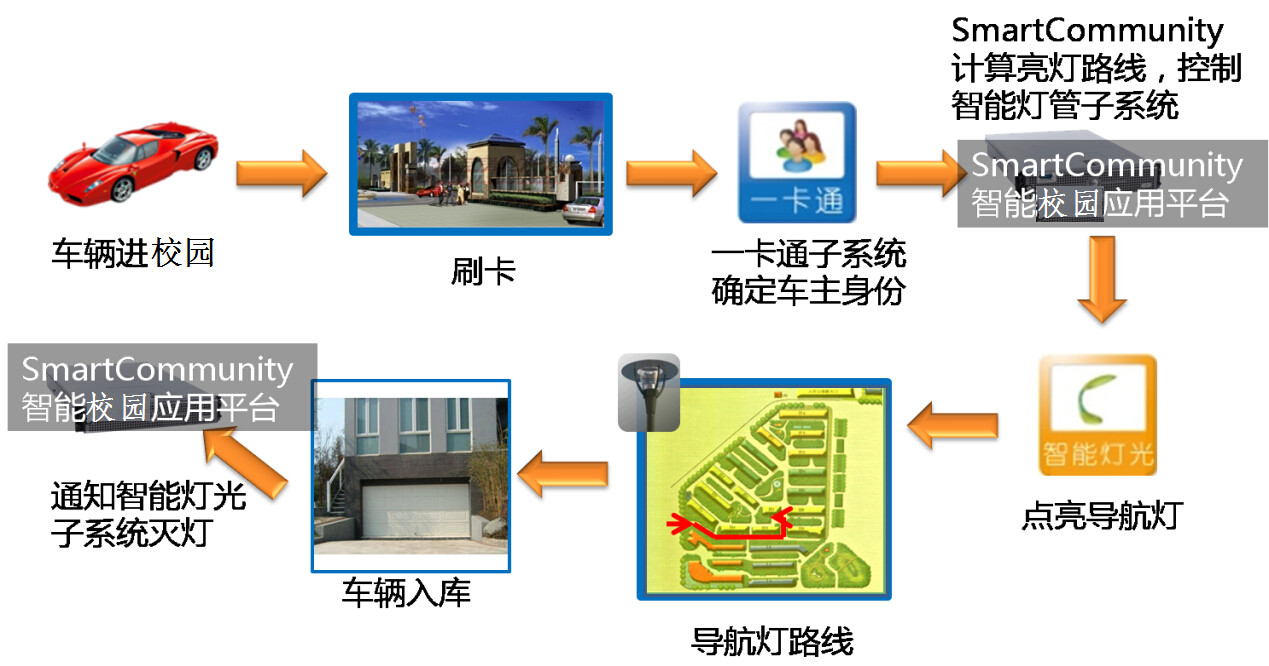

车辆管理系统包括车辆管理、停车场交通规划、人行诱导等几个方面。所有出入口均采用联网式管理，收费方式采用Mifare卡，分固定、临时等计费方式。
停车场出口有本市主要路网交通状况图，入口有停车场停车位用闲指示牌，内部有停车诱导牌，对重要车辆可进行全程引导。
通过一卡通刷卡感应方式对进出校园大门、地下停车场的车辆实施科学管理，住户可与出入口管理、单元门等管理系统共用一张卡。来访车辆可使用临时卡出入，并配合有车辆的图像对比功能，一是保证了业主的车辆安全，二是杜绝了闲杂车辆的驶入，且能扩充至校园消费领域。
该系统可实现如下功能：
Ø 临时车收费功能：临时车进场时从出票机中领取临时卡，出场时需缴纳规定的费用，并经保安确认后方能离开；
Ø 停车场管理功能：停车场管理功能是对停车场信息集中汇总、综合处理、智能反应的核心功能，管理者通过停车场管理功能全面掌控停车场各项信息指标，实现综合发布、统一调度、自动备份、报警提示等功能；
Ø 车位引导功能：通过短信查询、网上查询、终端显示等多种方式向驾驶员提供停车场的车位占用状况、内部行驶路线等信息，以优化、便捷的方式引导驾驶员找到停车位；
Ø 反向寻车功能：反向寻车功能，通过智能终端或手机短信查询车辆所停的位置及引导路线，方便用户尽快找到车辆停放的区域；
Ø 特殊车辆管理功能：特殊车辆管理是智能停车场的一项重要升级功能，利用车位感知、视频识别、智能读卡等技术手段，为特殊车辆提供专属权限，停车场入口能够主动识别特殊车辆身份，自动引导进入专属车位。当特殊车辆的车位被非法占用时，系统自动予以报警；
Ø 图像对比功能：车辆进出停车场时，数字录像机自动启动摄像功能，并将照片文件存储在电脑里。出场时，电脑自动将新照片和该车最后入场的照片进行对比，监控人员能实时监视车辆的安全情况；
Ø 学校通勤车实时信息：通过站牌显示器、手机终端显示等多种方式向校园的人员提供通勤班车的行进状态、行驶路线和到达时间等信息，以优化、便捷的方式引导教职工和学生使用通勤车。
2.2.8 水电气远程抄表子系统
远程抄表计量系统是校园智慧化重要的组成部分，它将取替传统的上门收费及ＩＣ卡计量收费方式，使学生宿舍、教职工宿舍、教室以及办公楼的水、电、气、暖、热表的计量更准确、方便、快捷，便于集中管理。
路灯监控是通过网络，对道路、景观灯等进行开关操作，并可通过中心监控平台对灯的状态进行监控，极大的节约了人工成本、电费等，提高了管理效率。
可在监控中心使用工控电脑随时监测各路段照明系统的工作状况以随时掌握各路段是否已正常亮灯，并可随时观察亮灯率、开关灯状态等实时数据，大幅度提高照明管理水平；可使用监控电脑设定各路段照明系统每天的定时开关灯时刻，从而使每天的开关灯时间与晨昏时刻完全吻合；也可以与各种传感器融合，无人时关闭灯光，报警时打开固定区域的灯光。可随时根据需要对照明开关柜发出临时开关灯（包括喷泉系统）的指令。
2.2.10公共区域WIFI覆盖及认证系统
Wifi信号覆盖包括内网和外网两个网络的wifi信号覆盖，覆盖范围主要是教学楼内、餐厅以及校园公共部分。内网wifi主要用于发布校园内工作人员、教职工和学生之间短信息的传送和交流，也可以是通知或提醒，入网时需要输入密码。外网wifi可以免费使用,外网wifi覆盖主要用于访客或人员与internet网之间的交流互动，免费WiFi是吸引顾客必不可少的一部分。而免费WiFi也是一个非常好的宣传工具，当顾客链接上你的免费WiFi热点后，打开浏览器后，会自动的弹出一个WiFi的欢迎界面，而这个界面可以给学校进行介绍宣传。
2.2.11应急指挥调度系统
多媒体调度系统基于现有园区基础传输通信方式，进行TDM通信、VOIP通信、无线集群、固定电话、GSM的通信融合，实现调度员的一键呼叫直达。且具有调度系统的全部常用功能，强插、强拆、监听、群组呼叫，会议模式、通话录音等功能。
